Product specifications
  • Product Specification

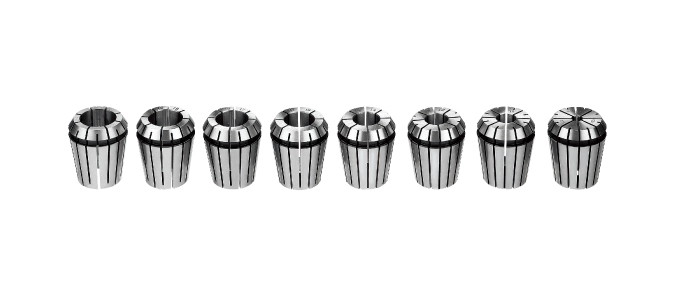

ER Collet Dimensions

ER11 ER16 ER20
Ordering
Code
Range
(MM)
Ordering
Code
Range
(MM)
Ordering
Code
Range
(MM)
ER11~1.0 1.0~0.5 ER16~1 1~0.5 ER20~2 2~1
ER11~1.5 1.5~1.0 ER16~2 2~1 ER20~3 3~2
ER11~2.0 2.0~1.5 ER16~3 3~2 ER20~4 4~3
ER11~2.5 2.5~2.0 ER16~4 4~3 ER20~5 5~4
ER11~3.0 3.0~2.5 ER16~5 5~4 ER20~6 6~5
ER11~3.5 3.5~3.0 ER16~6 6~5 ER20~7 7~6
ER11~4.0 4.0~3.5 ER16~7 7~6 ER20~8 8~7
ER11~4.5 4.5~4.0 ER16~8 8~7 ER20~9 9~8
ER11~5.1 5.1~4.5 ER16~9 9~8 ER20~10 10~9
ER11~5.5 5.5~5.1 ER16~10 10~9 ER20~11 11~10
ER11~6.0 6.0~5.5     ER20~12 12~11
ER11~6.5 6.5~6.0     ER20~13  13~12
ER11~7.0 7.0~6.5

ER25 ER32 ER40
Ordering
Code
Range
(MM)
Ordering
Code
Range
(MM)
Ordering
Code
Range
(MM)
ER25~2 2~1 ER32~3 3~2 ER40~4 4~3
ER25~3 3~2 ER32~4 4~3 ER40~5 5~4
ER25~4 4~3 ER32~5 5~4 ER40~6 6~5
ER25~5 5~4 ER32~6 6~5 ER40~7 7~6
ER25~6 6~5 ER32~7 7~6 ER40~8 8~7
ER25~7 7~6 ER32~8 8~7 ER40~9 9~8
ER25~8 8~7 ER32~9 9~8 ER40~10 10~9
ER25~9 9~8 ER32~10 10~9 ER40~11 11~10
ER25~10  10~9 ER32~11 11~10 ER40~12 12~11
ER25~11  11~10 ER32~12 12~11 ER40~13 13~12
ER25~12  12~11 ER32~13 13~12 ER40~14 14~13
ER25~13  13~12 ER32~14 14~13 ER40~15 15~14
ER25~14  14~13 ER32~15 15~14 ER40~16 16~15
ER25~15  15~14 ER32~16 16~15 ER40~17 17~16
ER25~16  16~15 ER32~17 17~16 ER40~18 18~17
    ER32~18 18~17 ER40~19 19 ~18
    ER32~19 19~18 ER40~20 20~17
    ER32~20 20~19 ER40~22 22~18
        ER40~23 23~19
        ER40~24 24~20
        ER40~25 25~22
        ER40~26 26~24

Concentricity of Collet DIN 6499

D D DIN6499
( mm ) ( mm ) Class2 ClassG
6 1.0~1.4 0.015 0.005
10 1.5~2.9
16 3.0~5.9
25 6.0~9.9
40 10.0~17.9 0.02 0.01
50 18.0~26.9
60 27.0~34.9

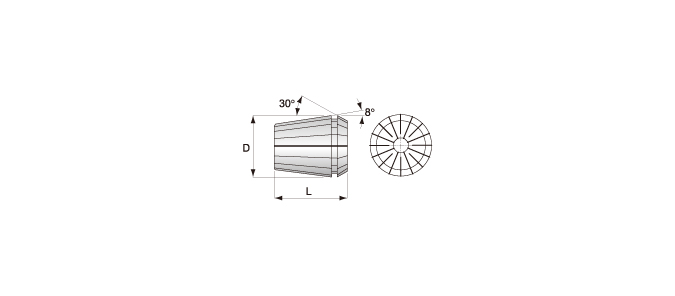

Collet Dimension

TYPE NO. ER11 ER16 ER20 ER25 ER32 ER40
D 11.5 17 21 26 33 41
L 18.0 27 31 35 40 46
